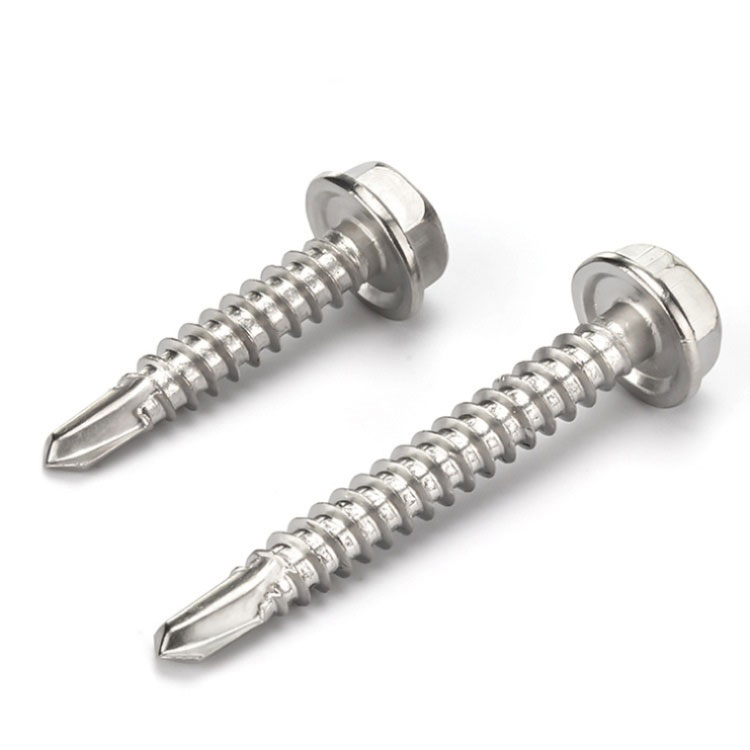

Jiaxing Junte-se aos fixadores Co., Ltd. fornecer uma ampla gama de parafusos autoperfurantes com arruela hexagonal com arruela EPDM. Você sempre pode contar com nossa equipe para uma parceria comercial de qualidade premium, preços competitivos, entrega no prazo e compra única. Todos os produtos são fabricados com especificações corretas e alto padrão de qualidade.
A ponta de um parafuso autoperfurante é projetada para remover material com eficiência e dimensionar com precisão o furo para a rosca. O comprimento do canal de perfuração determina a espessura do metal que pode ser perfurado. Devido à necessidade de perfurar e rosquear vários materiais, o parafuso autoperfurante padrão é um aço carbono endurecido e tratado termicamente.
As roscas integradas de ponta de perfuração e rosqueamento oferecem transição rápida da perfuração para o rosqueamento com um torque de instalação mais baixo
Para um desempenho ideal do fixador, a parafusadeira deve ter no mínimo 6 amperes e ter uma faixa de RPM de 0-2500. (Máximo de 1800 RPM é recomendado para fixadores Teks 5). O fixador deve penetrar além da estrutura metálica em no mínimo 3 passos de rosca.
| Dimensões: | ASME B18.6.3 Fully Threaded |
| Materiais e Mecânicos: | SAE J78 |
| Cabeça: | Arruela hexagonal |
| Dirigir: | Sem slot |
| Tamanho do diâmetro/rosca: | Veja abaixo ficha técnica |
| Terminar: | Fe/Zn 3AN conforme ASTM F1941/F1941M |
| Apontar: | Tamanhos #4 a #8: Estilo #2 |
| Tamanhos #10 a 5/16”: Estilo #3 | |
| Exceção: Parafusos de 1/2 comprimento ou menos devem ter #2 ponto |
|
| Nota: | Caso endurecido |
| Tipo: | Parafuso autoperfurante |
| Estilo: | Arruela de vedação colada |
|
Nominal Tamanho |
A | H | B | U | C | E | ||||
| Largura entre apartamentos | Altura da cabeça | Diâmetro da arruela |
Arruela Grossura |
Corte inferior Profundidade |
Corte inferior Diâmetro |
|||||
| Máx. | Min. | Máx. | Min. | Máx. | Min. | Máx. | Min. | Máx. | Máx. | |
| #4 | 0.188 | 0.181 | 0.060 | 0.049 | 0.243 | 0.225 | 0.019 | 0.011 | - | - |
| #6 | 0.250 | 0.244 | 0.093 | 0.080 | 0.328 | 0.302 | 0.025 | 0.015 | 0.016 | 0.25 |
| #8 | 0.250 | 0.244 | 0.110 | 0.096 | 0.348 | 0.322 | 0.031 | 0.019 | 0.020 | 0.25 |
| #10 | 0.312 | 0.305 | 0.120 | 0.105 | 0.414 | 0.384 | 0.031 | 0.019 | 0.020 | 0.32 |
| #12 | 0.312 | 0.305 | 0.155 | 0.139 | 0.432 | 0.398 | 0.039 | 0.022 | 0.024 | 0.32 |
| 1/4(#14) | 0.375 | 0.367 | 0.190 | 0.172 | 0.520 | 0.480 | 0.050 | 0.030 | 0.031 | 0.39 |
| 16/05 | 0.500 | 0.489 | 0.230 | 0.208 | 0.676 | 0.624 | 0.055 | 0.035 | - | |
|
Nominal Tamanho |
DigiteBSD | |||||||
|
Tópicos por polegada |
D | Diâmetro Menor | Z | Diâmetro do ponto | ||||
| Diâmetro Maior | Saliência | |||||||
| Máx. | Min. | Máx. | Min. | Ref. | Máx. | Min. | ||
| #4 | 24 | .114 | .110 | 0,086 | 0,082 | .163 | 0,091 | 0,087 |
| #6 | 20 | .139 | 0,135 | .104 | 0,099 | 0,190 | .116 | .110 |
| #8 | 18 | 0,166 | .161 | .122 | .116 | .211 | .136 | 0,130 |
| #10 | 16 | .189 | .183 | 141 | 0,135 | 0,300 | 0,156 | 0,150 |
| #12 | 14 | 0,215 | .209 | .164 | .157 | 0,353 | .183 | .177 |
| 1/4(#14) | 14 | 0,246 | 0,240 | .192 | 0,185 | 0,393 | .222 | .217 |
| 16/05 | 12 | .314 | 0,305 | 0,272 | 0,263 | .421 | 0,274 | 0,268 |
| Tolerância de comprimento | |
| Comprimento nominal do parafuso | Tolerância |
| Até 1", inclusive | ±0,03 |
| Mais de 1" | ±0,05 |
| 16/05 Desempenho de teste | ||||
|
Teste Placa |
Axial Carregando |
Furar Velocidade |
Máx. Tempo perfurar |
Min. Torcional Força |
| Polegada | SII. | RPM | Segundos | Ib-in |
| 0.063 | 44.974 | 1.800 | 5.0 | 289.5 |
 |
Material: Arruela: Aço Carbono conforme ASTM A653/A653M, CS Tipo B ou SS 50 [340] Classe 3 Vedação: EPDM Acabamento: Galvanizado conforme ASTM A653/A653M, G90/Z275 (UNIDADES SI) |
|
Nominal Tamanho |
EU IA | DE | EU IA do EPDM | Altura total | ||||
| Min. | Máx. | Min. | Máx. | Min. | Máx. | Min. | Máx. | |
| #6 | 0,198 | .218 | 0,368 | 0,392 | .129 | .153 | .116 | .136 |
| #8 | 0,198 | .218 | 0,493 | .507 | 0,125 | 0,145 | 0,130 | 0,150 |
| #10 | 0,198 | .218 | 0,493 | .507 | 0,145 | .16 | 0,130 | 0,150 |
| #12 | 0,226 | 0,246 | 0,547 | 0,558 | 0,165 | .189 | .126 | .146 |
| #14 | 0,257 | 0,277 | 0,622 | 0,635 | .208 | .224 | .132 | .152 |
| 1/4 | 0,257 | 0,277 | 0,622 | 0,635 | .208 | .224 | .132 | .152 |
| 16/05 | 0,344 | 0,364 | 0,741 | 0,755 | 0,259 | 0,275 | 0,140 | 0,160 |
Prazo de preço:FOB, CIF, CFR, EXW, DDP, DDU.
Tempo de espera:Normal 45-60 dias.
Forma de embalagem:Embalagem para armazém (a granel em caixa master, embalagem de caixas pequenas),
Embalagem DIY para loja (banheiras, cartões, kits, bolsas, etc.).
Condições de pagamento:TT, LC, oferecemos aos nossos clientes próximos condições de pagamento flexíveis e soluções financeiras.
Disque o número+86-573-83772218ou e-mail parabob@jjbfasteners.com, sua solicitação será prontamente respondida.
Endereço
Centro Zhifu, Edifício No.15-1304,1305, Xiuzhou, Jiaxing, Zhejiang, China
Tel
Nós garantimos nossos produtos. Todos os produtos são fabricados com especificações corretas e alto padrão de qualidade. Quaisquer itens encontrados com defeito ou em falta, uma investigação imediata será conduzida e um relatório de ação corretiva será emitido. Reclamações e devoluções recebem um bom cuidado aqui.
Você sempre pode contar com nossa equipe para uma parceria comercial de qualidade premium, preços competitivos, entrega no prazo e compra única. Temos mais de 18 anos de experiência na exportação de vários tipos de aço carbono, aço inoxidável e fixadores bimetálicos.
Disque o número 0086 573 83772218 ou envie um e-mail para sales@jjbfasteners.com, sua solicitação será prontamente respondida.
Realizamos rigorosamente o controle de qualidade em cada etapa da produção:
