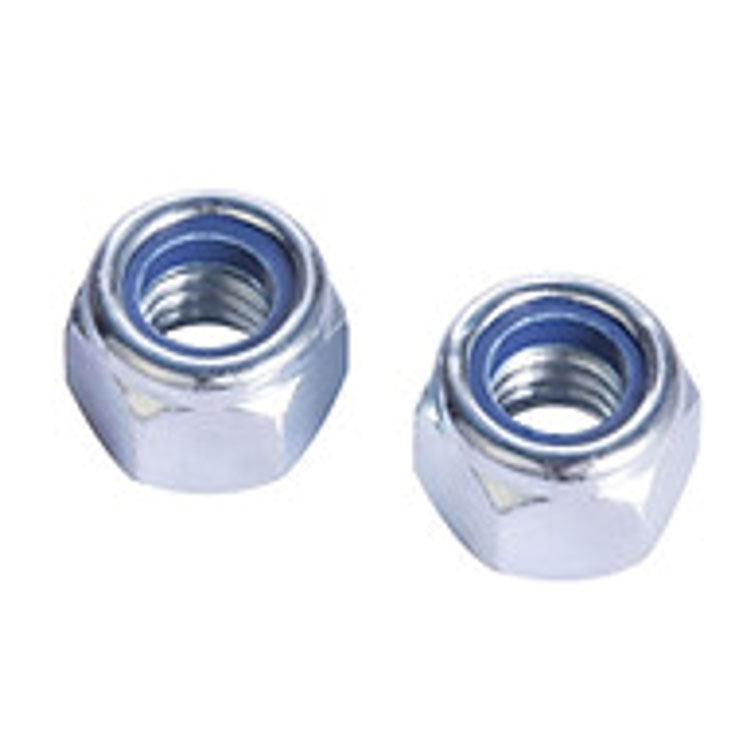

Contraporcas de inserção de nylonsão uma das soluções de fixação mais utilizadas para evitar o afrouxamento dos parafusos sob vibração, choque ou cargas dinâmicas. Eles oferecem uma alternativa simples, confiável e econômica a métodos de travamento mais complexos, como adesivos, roscas deformadas ou porcas castelo com contrapinos.
O design é simples, mas altamente eficaz:
Um anel de náilon de alta qualidade (normalmente náilon 6/6) é inserido permanentemente na parte superior ou no meio do furo roscado da porca.
O diâmetro interno deste anel de náilon é ligeiramente menor que o diâmetro principal da rosca do parafuso correspondente.
Quando você enrosca o parafuso, as roscas do parafuso cortam e comprimem o anel de náilon, criando um ajuste de interferência apertado.
Essa interferência gera pressão radial contínua contra as roscas do parafuso, o que produz uma resistência de atrito consistente que se opõe ao afrouxamento rotacional.
Ao contrário dos dispositivos de travamento mecânico (por exemplo, arruelas com abas ou braçadeiras de arame), este sistema não depende de componentes externos — a ação de travamento está embutida na própria porca.
Contraporcas de inserção de nylonfuncionam excepcionalmente bem em ambientes de alta vibração. Os dados do setor classificam-nos consistentemente como adequados para condições de vibração severas, tornando-os uma escolha ideal para equipamentos automotivos, industriais e equipamentos externos.
Este é o fator mais crítico ao selecionar essas nozes:
| Doença | Faixa de temperatura |
|---|---|
| Operação contínua | –50°C a +100°C |
| Exposição de curto prazo/intermitente | Até +250°C (dependendo do tipo de náilon) |
Acima de +100°C, o náilon amolece e perde seu torque de travamento.
Abaixo de –50°C, o náilon se torna quebradiço e pode rachar durante a instalação ou sob impacto.
Dica prática: Se sua aplicação apresentar temperaturas sustentadas acima de 100 °C, considere contraporcas totalmente metálicas ou variantes de náilon para alta temperatura (consulte seu fornecedor).
O anel de náilon deforma-se plasticamente na primeira instalação — o primeiro torque é o mais alto.
| Número de usos | Torque de travamento residual típico |
|---|---|
| 1ª instalação | 100% (linha de base) |
| 2ª-3ª reutilização | ~70–85% |
| 5+ reutilizações | Não recomendado para juntas críticas |
Em aplicações críticas de segurança (por exemplo, sistemas de freio, suspensão, equipamentos de elevação), sempre instale uma porca nova.
Você pode instalá-los com chaves manuais, soquetes ou ferramentas elétricas padrão. No entanto:
Velocidade máxima recomendada: 150 RPM ao usar drivers pneumáticos ou elétricos. Velocidades mais altas geram calor de fricção que pode danificar a inserção de náilon antes do assentamento completo.
| Material | Melhor para o meio ambiente | Notas comuns |
|---|---|---|
| Aço carbono (zincado) | Condições gerais internas/secas | 8ª série, 10B21 |
| Aço carbono (óxido preto) | Acabamento estético leve e resistente a óleo | 8ª série |
| Aço inoxidável 304 (A2) | Umidade, lavagem, produtos químicos suaves | A2‑70 |
| Aço inoxidável 316 (A4) | Marinha, névoa salina, produtos químicos agressivos | A4‑80 |
A zincagem com passivação trivalente é o acabamento econômico mais comum para uso industrial. Para ambientes externos costeiros ou offshore, o aço inoxidável A4‑316 é altamente recomendado.
O padrão global mais reconhecido para contraporcas com inserto de náilon é:
| Padrão | Descrição |
|---|---|
| RUÍDO 985 | Porcas hexagonais com inserto não metálico — tipo fino |
| RUÍDO 982 | Porcas hexagonais com inserto não metálico — tipo grosso/altura total |
| ISO 7040 | Porcas de torque predominantes — inserto não metálico (métrico, grosso) |
| ISO 10511 | Porcas de torque predominantes — inserto não metálico (métrico, fino) |
Para sistemas baseados em polegadas, ANSI/ASME B18.16.6 abrange contraporcas de inserção de náilon em roscas UNC/UNF.
Dica: Sempre verifique os valores de torque predominantes de acordo com o padrão relevante para garantir a conformidade com seus requisitos de projeto.
Inspecione o anel de náilon antes da instalação — ele não deve apresentar rachaduras, lascas ou contaminação por óleo.
Coloque a porca manualmente para evitar rosqueamento cruzado, o que é mais provável devido ao ajuste interferente.
Ao usar ferramentas elétricas, ajuste a embreagem para evitar torque excessivo — o torque predominante é adicionado ao torque de assentamento final, portanto a configuração da sua ferramenta deve levar em conta isso.
Use um lubrificante nas roscas dos parafusos (se permitido) — isso pode reduzir escoriações, especialmente com aço inoxidável, mas esteja ciente de que a lubrificação pode reduzir ligeiramente o torque de travamento efetivo.
Se a porca parecer anormalmente frouxa durante as primeiras roscas, o anel de náilon pode estar desgastado ou com defeito – descarte-o.
| Indústria / Setor | Exemplos de usos |
|---|---|
| Automotivo | Suportes de motor, suportes de escapamento, articulações de suspensão, componentes de transmissão |
| Máquinas industriais | Bases de motores, flanges de bombas, tampas de caixas de engrenagens, sistemas de transporte |
| Equipamento de construção | Pontos de articulação da escavadeira, conexões de guindaste, parafusos de aço estrutural |
| Maquinaria agrícola | Acessórios de trator, lâminas de colheitadeira, conjuntos de leme |
| Fabricação geral | Conjuntos de eletrodomésticos, móveis, gabinetes elétricos, unidades HVAC |
| Faça você mesmo/hobby | Bicicletas, plataformas de corte, engates de reboque, gabaritos para oficinas domésticas |
| Método | Resistência à vibração | Reutilizável | Faixa de temperatura | Custo |
|---|---|---|---|---|
| Porca de inserção de nylon | Excelente | Limitado | –50 a +100°C | Baixo–Moderado |
| Porca deformada toda em metal | Excelente | 1–3 vezes | –200 a +600°C | Moderado |
| Trava-roscas químico (por exemplo, Loctite) | Bom | Não (reaplicar) | –50 a +150°C | Baixo (por uso) |
| Porca castelo + contrapino | Bom | Sim | Ilimitado | Baixo |
| Arruela de pressão | Pobre | Sim | Ilimitado | Muito baixo |
Escolha-os quando:
Sua montagem apresenta vibrações moderadas a severas.
Para 80% das aplicações industriais e automotivas em geral, uma porca de fixação de náilon de aço carbono zincada conforme DIN 985 oferece o melhor equilíbrio entre desempenho, custo e disponibilidade.
Verifique sempre:
Tamanho e passo da rosca (métrica vs. polegada)
Classe de propriedade (por exemplo, 8, 10 ou inoxidável)
Perfil de temperatura do seu ambiente operacional
Se você precisa de uma versão fina (DIN 985) ou de altura total (DIN 982) para o seu comprimento de fixação
Use-os corretamente e eles fornecerão conexões sem problemas e com manutenção reduzida por anos.
